一、項目背景

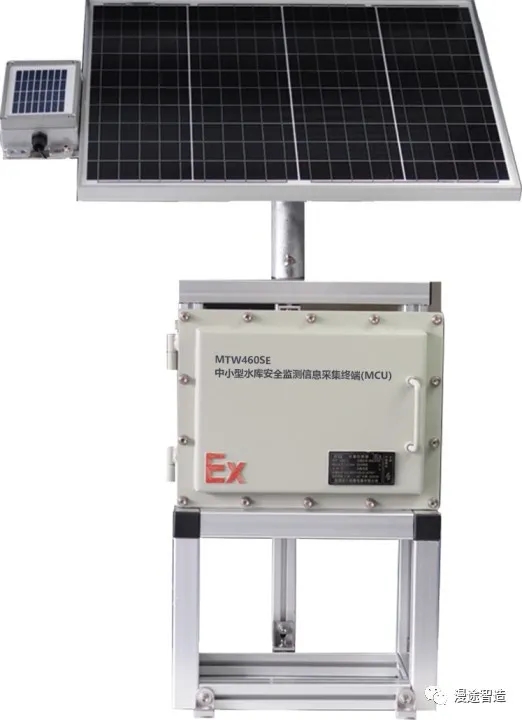

1.MTW460SE安全監測信息采集終端

1.1產品介紹

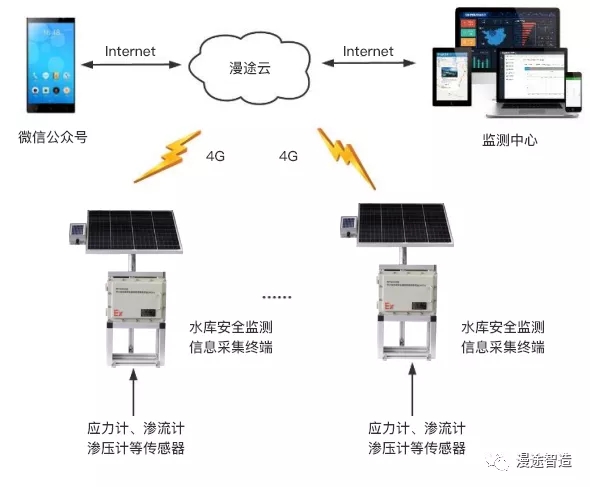

MTW460SE安全監測信息采集終端提供多路RS485接口和4~20mA模擬量采集接口，可以接入模擬信號傳感器或是RS485設備。通過4G或者網口聯網，實現數據實時采集與上傳網絡服務器，實現平臺端的遠程監測。主要應用于水庫結構安全監測場景，可以根據客戶實際應用場景進行定制，滿足客戶定制化需求。

2.1監測原理

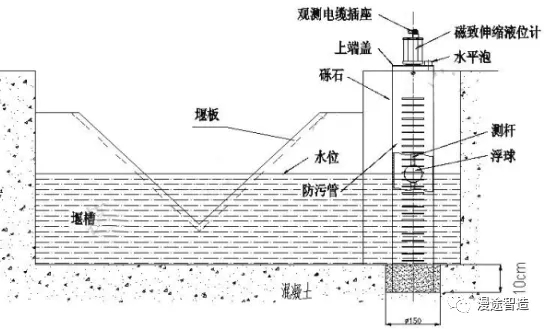

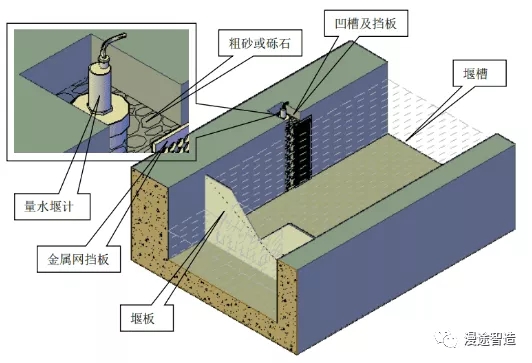

在上游入水口處布設1個水位計。選擇三個監測斷面，每個斷面間隔150m。每個斷面設置2個揚壓力孔，每個孔里面放置1個硅壓式揚壓力計，并在每個斷面設置1個數據采集單元。同時在下游壩趾建三角形量水堰。滲流量觀測采用量水堰計觀測，量水堰計布置在排水道側壁上。埋設安裝需配置堰板，儀器置于堰板上游1米以外，安裝位置堰槽側壁開凹槽，儀器固定后凹槽內放置礫石濾水。

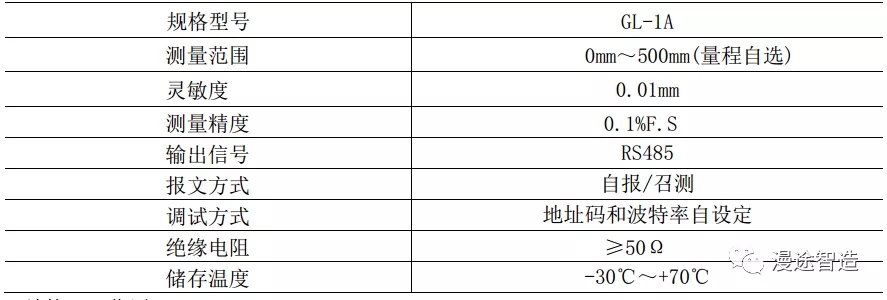

GL-1A型磁致式量水堰計主要技術參數

一般設置在集水溝的直線段上，上下游溝底及邊坡需加護砌以免漏水，可建造專門的混凝土或砌石引水槽。設計堰下水深低于堰口，造成堰口自由溢流。為了獲得準確的觀測成果，堰壁需與引水槽和來水方向垂直，并且直立。堰板采用不銹鋼板制成，表面應平整光滑，將堰口靠下游邊緣制成45°角。量水堰的水尺應設在堰口上游，離堰口距離為3~5倍堰上水頭,水尺刻變度至0.1mn,為使量水堰上游水流穩定,可在水尺上游安裝穩流設備。

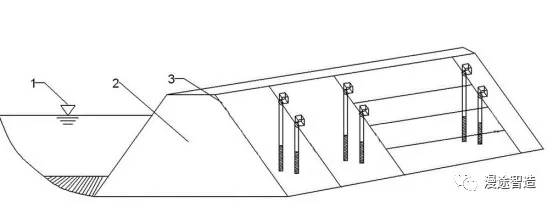

壩體浸潤線監測：選定3個觀測斷面，在每個橫斷面內橫斷面內從壩頂往下游壩坡布置2個測壓管，觀測測壓管內水位，繪制浸潤面，該方法觀測繪制的浸潤面直觀，一目了然。

埋設滲壓計，應采用鉆孔埋設法，鉆孔孔徑約為￠80～100mm。鉆孔孔深要比滲壓計設計埋設高程深40cm以上，成孔后應在孔底灌入粗砂，用透水布內放沙做成砂包裹住滲壓力計放入孔中其上鋪設中細砂。

3.2型號參數

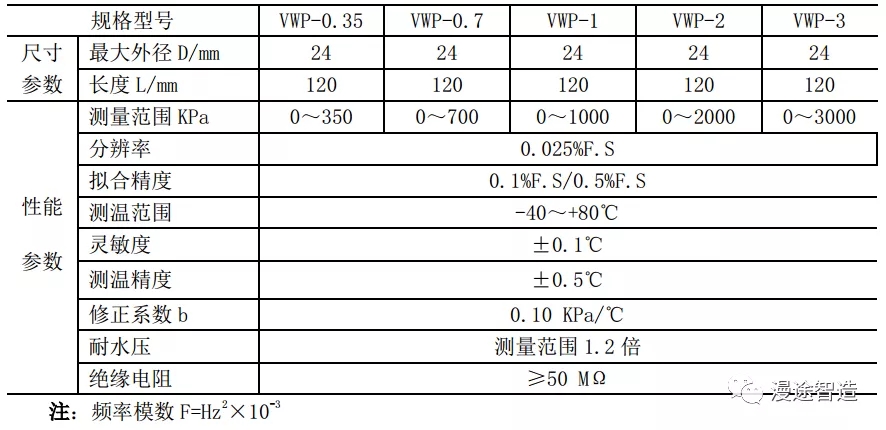

VWP型滲壓計主要技術參數

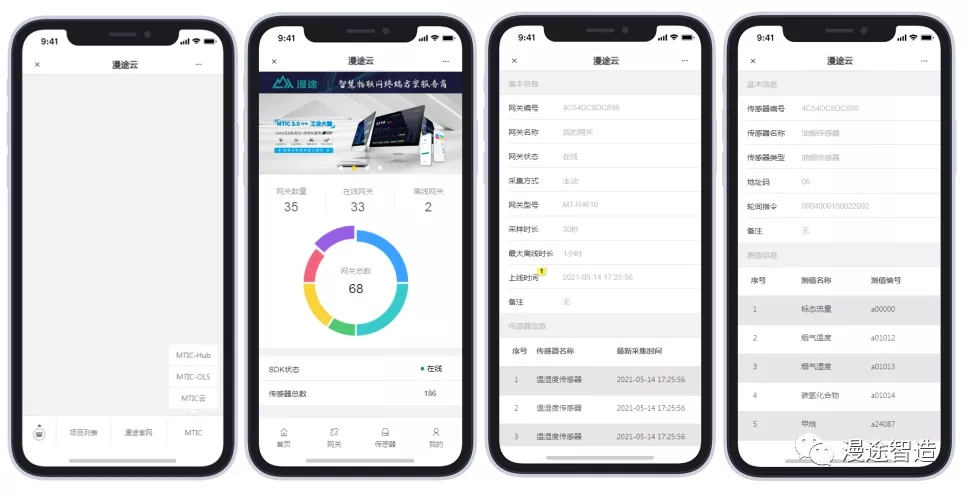

角色權限管理：支持多級角色管理，多級報警規則配置，領導、管理、運維配置不同等級的報警推送信息;

多項目管理：支持同一個賬號管理多個監測項目點，方便管理;

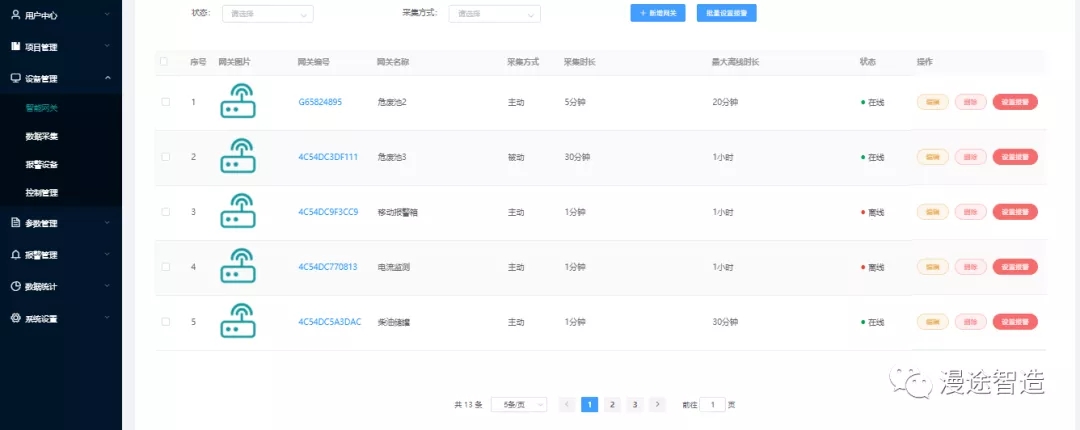

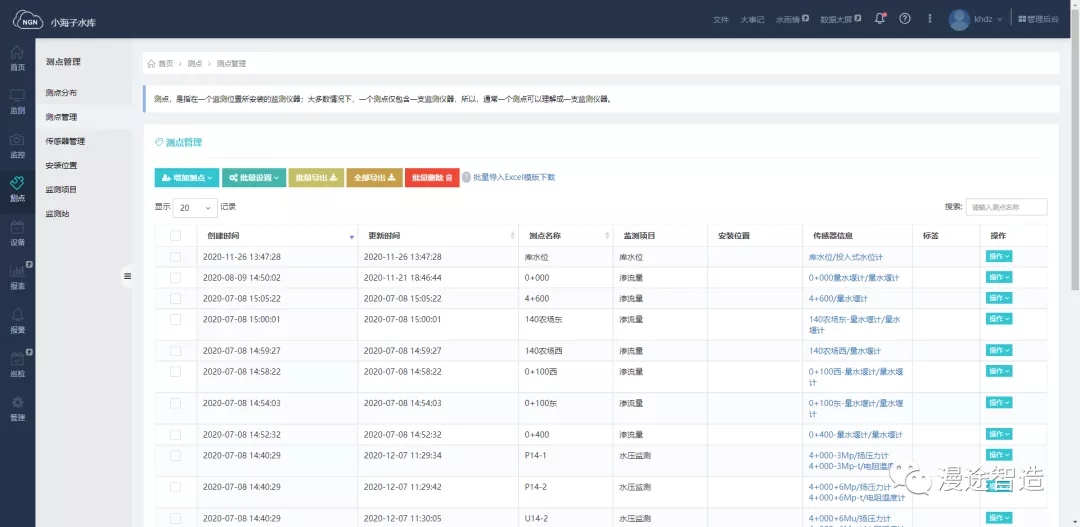

設備管理：支持傳感器監測設備添加、刪除、修改，并綁定對應大壩區域，方便管理監測點位;

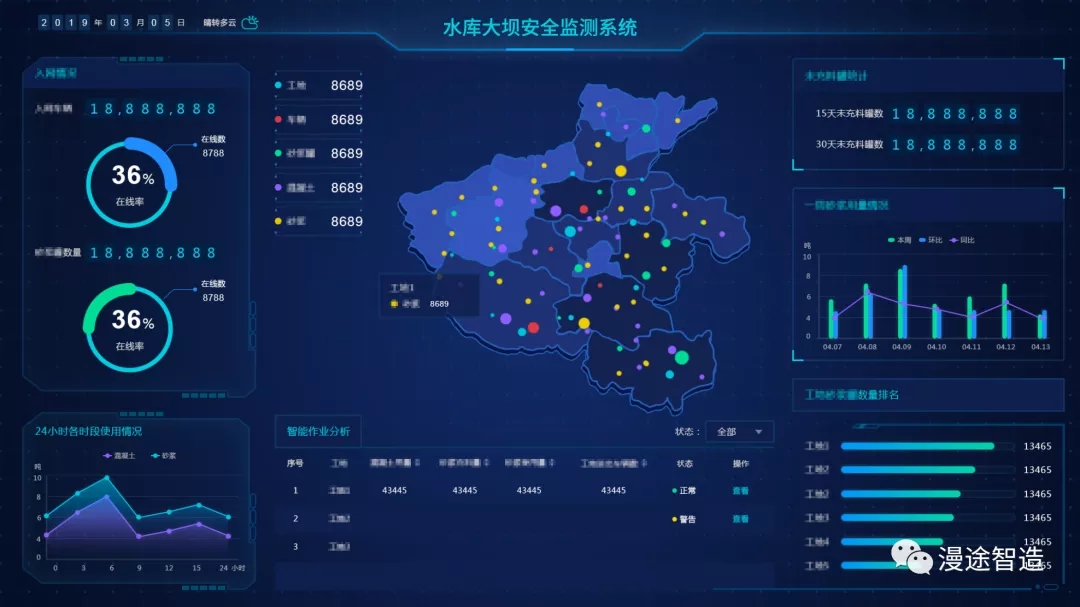

實時采集：滲流量監測、大壩浸潤線監測等模塊，對水庫安全健康狀態進行全方位、實時監測，及時發現水庫安全隱患，進行數據預警并推送消息給相關管理人員。

告警管理：數據越限告警，通過系統平臺、微信、短信、報警器等方式通知對應管理人員、運維人員。根據預警等級，采取不同的報警方式，結合相關責任單位及時采取緊急預案措施，疏散人群，及時轉移，減少事故災害發生;
