一、項目背景
在所有的臨、跨、過航道的建筑設施中，橋梁對航道的影響很大，而且橋梁的通航凈空尺寸和通航孔的布設直接影響通航能力和通航安全，根據《內河交通安全標志GB13851》等標準和規范的規定，為保障船舶和橋梁等過河建筑物自身的安全，設置實時通航凈空高度信息警告(或提示)標志是十分必要的。以物聯網技術為支撐，通過系統建設達到橋梁通航凈高監測自動化監測，減少由于橋梁凈高問題、水深問題導致的事故，動態及時準確了解通航凈高信息、以及是否符合當前航道等級，保證航道通航安全暢通，為異常情況的決策提供依據。切實加強對航道通航能力，確保通航安全。
二、系統架構
本系統采用高精度電子雷達液位計實時監測航行凈高值，通過自動濾波算法對波浪造成的影響進行自動過濾，并通過LED顯示屏進行實時顯示，同時通過4G智能網關將數據發送至服務器端進行存儲，異常數據進行平臺推送報警，戶外采用太陽能供電系統提供戶外設備正常供電。切實加強航道通航能力，確保通航安全。
三、硬件配置
| 智能橋梁凈高采集控制器 | 功能 | ||
|---|---|---|---|
 | 傳輸方式 | 4g全網通/LOTA通訊方式 | 支持對多平臺進行同時數據發送 |
| 硬件接口 | 支持RS485 | 支持心跳及注冊包功能配置 | |
| 指示燈 | 電源、通訊、設備運行指示燈 | 支持自定義采集頻率 | |
| 天線接口 | 外接延長天線 | ||
| 通訊協議 | MQTT、TCP | ||
| 配置方式 | 上位機配置軟件 | ||
| 工作電壓 | DC12V/2A | ||
| 供電范圍 | 9V~24V | ||
| 待機狀態 | 80~100mA@12V | ||
| 通信狀態 | 200~250mAV | ||
| 防水箱尺寸 | 500*400*180mm | ||
| 電子雷達液位傳感器 | 太陽能供電系統 | LED顯示標牌 |
|---|---|---|
|
|
|
| 高精度、高頻率、高防護等級、不銹鋼材質 | 陰雨天持續供電7天以上 | 低功耗LED,高亮度顯示 |

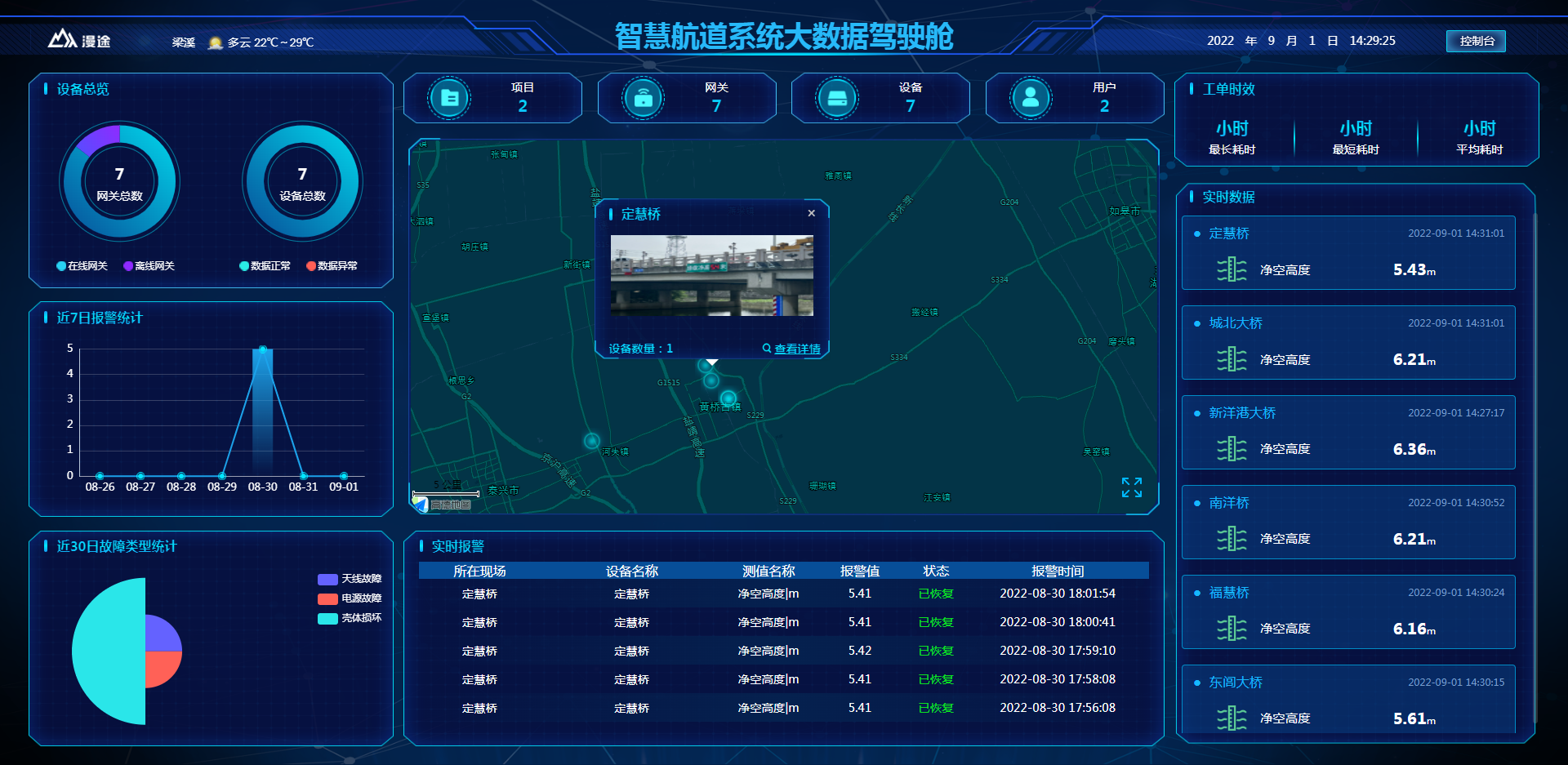

四、橋梁通航凈高度產品平臺
1.支持實時顯示通航凈高值、支持曲線分析凈高走勢，曲線圖表展示
2.支持GIS地圖顯示監測橋梁的地理位置信息及設備狀態信息
3.支持自定義報警閾值。超出閾值自動報警，并支持多級預警推送設置
4.系統支持對接江蘇省綜合執法系統、政府平臺、第三方公司平臺
5.支持微信端查看實時橋梁的凈高度值及立式凈高數據
6.支持橋梁凈高拆書指定范圍自動推送微信預警
五、應用案例與安裝場景
數百橋梁安裝案例，終端可靠穩定；支持OEM貼牌生產
調試生產
↓↓↓↓↓↓
現場安裝
↓↓↓↓↓↓

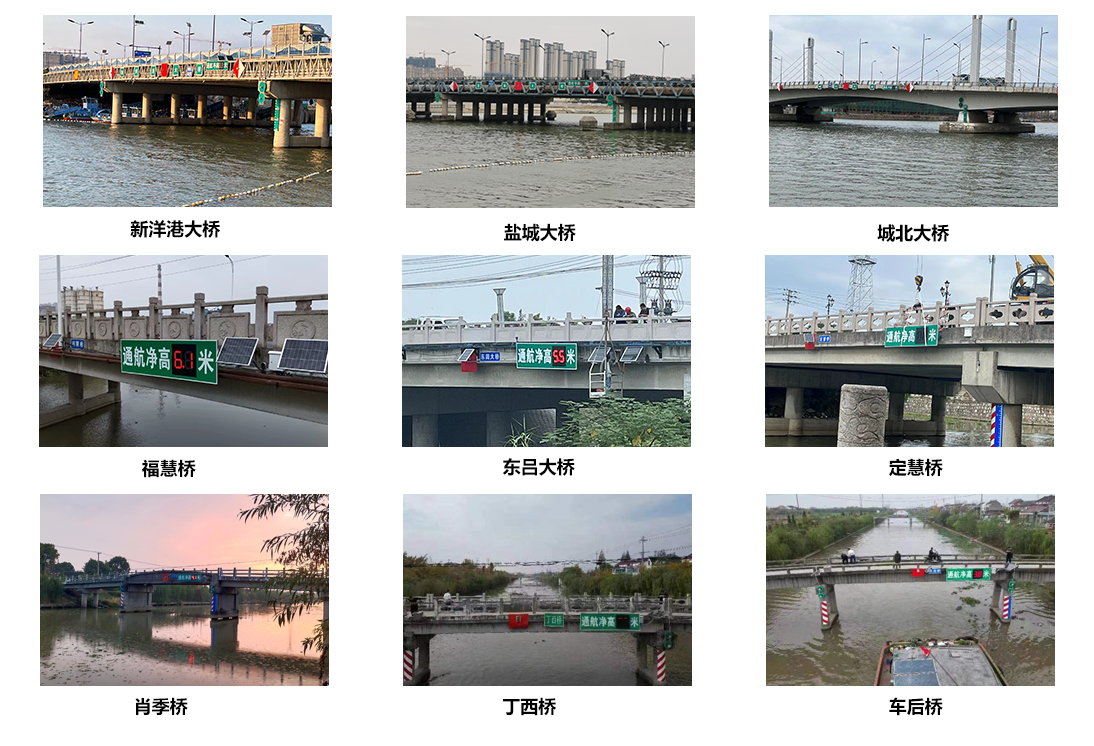

安裝案例
↓↓↓↓↓↓
