◆項目背景
由于隧道能夠顯著縮短里程、有效保護環境、優化線形以及改善公路通車條件，因此，在現代高速公路建設中，當遭遇復雜地形和地質條件時，大多會采用隧道建筑方案。然而，隧道作為地下隱蔽工程，其地質條件復雜多變，潛藏著諸多難以預知的地質因素。隧道作為線狀工程，有時規模龐大，長達數公里甚至數十公里，穿越多種不同的環境空域和時域，工程條件往往錯綜復雜，有時環境極端惡劣。一旦疏忽大意，極易導致塌方、沉陷、突泥涌水、支護結構變形等嚴重問題，進而威脅人員和設備安全，嚴重影響隧道整體安全。

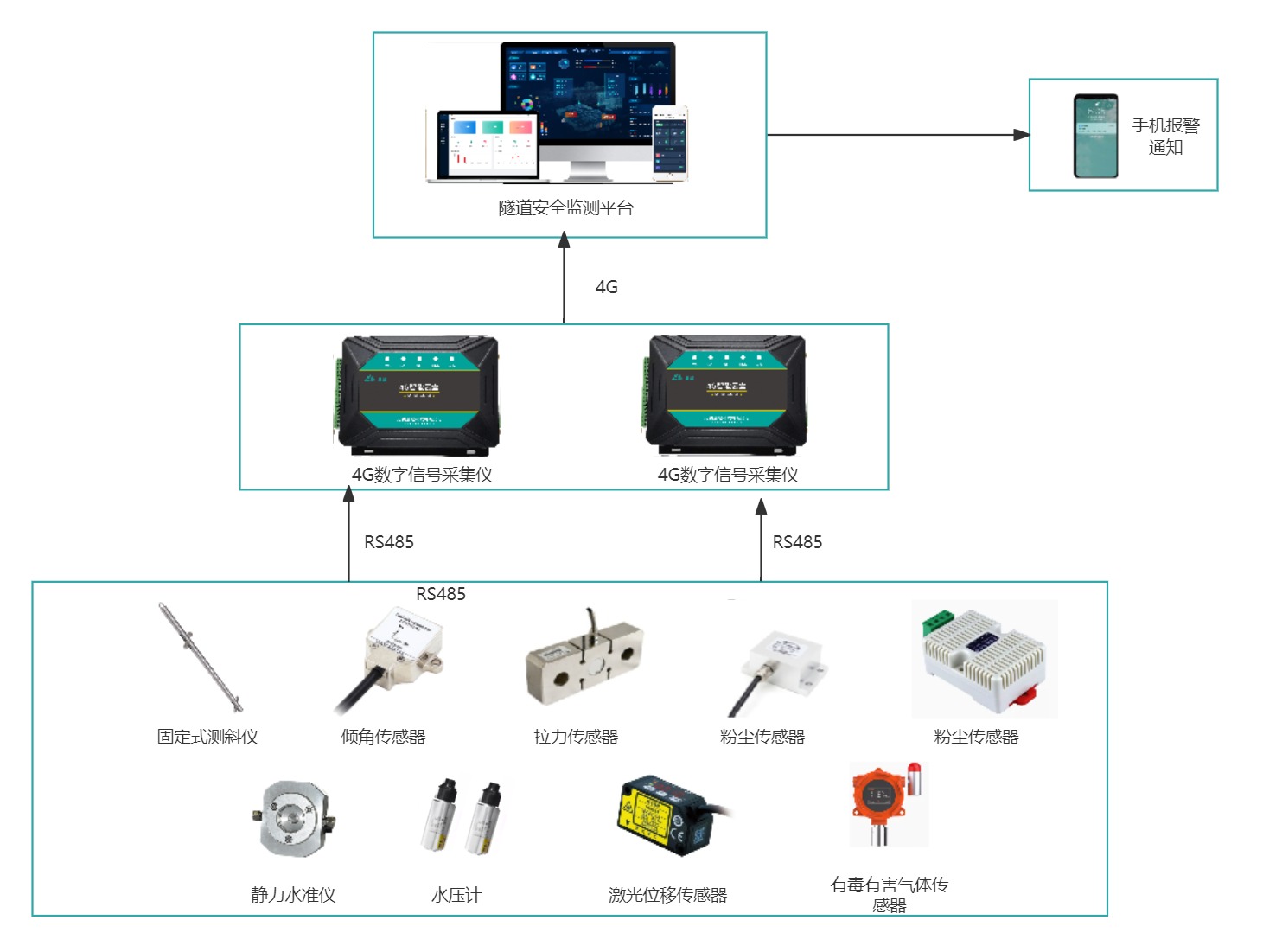

◆系統架構
該系統采用軟硬結合的一體化部署方式，24小時動態采集數據。系統由數據采集控制器控制各現場采集器完成隧道應變、振動、溫度、沉降等動態響應信號的采集并存儲，并將數據通過網絡遠距離傳輸至遠程監控室數據中心，用戶在監控室可以通過監測軟件將所有數據提取并進行分析。
由于隧道比較長，防止信號長距離傳輸收到干擾，在被監測隧道各監測斷面位置安裝數據采集控制器，將傳感器信號接入至此位置采集控制器后通過網絡直接將數據發送至監控室服務器保存，保障了數據采集系統的可靠性。
◆硬件配置

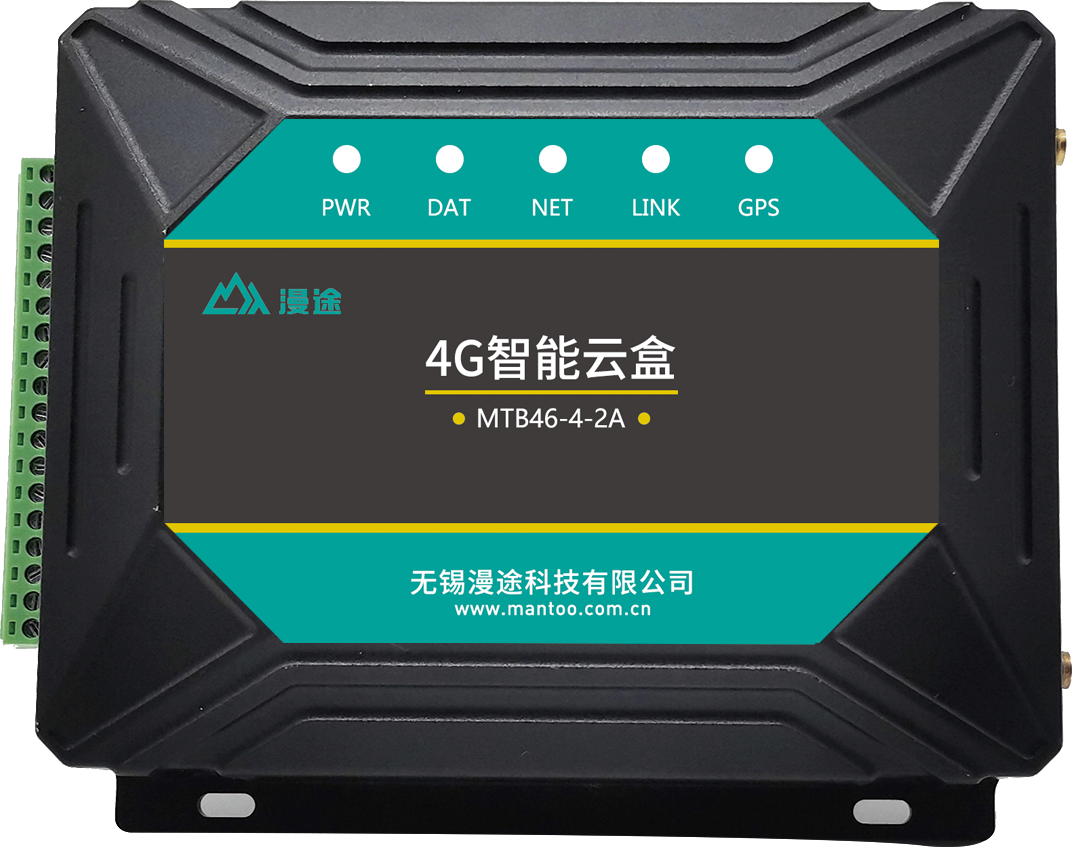

MTB46-4-2A數字信號采集儀 MTB46-4-2A 測控終端是集數據智能采集、協議轉換、4G 無線通信、數據處理轉發、本 地存儲等功能于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表 等輸出的模擬信號、電平信號、干觸點等。為生產制造業、智慧城市、氣象環保、農業水利 等行業提供設備物聯、設備數據分析、設備運維等服務。 4G全網通 傳輸協議 TCP、MQTT串口 1 路 RS485 接口，內置 15KV ESD 保護 標準：3 線（A，B，GND） 串口速率：1200~38400bps I/O 口 2 路 DI（濕接點 5~24V）；2 路 DO（AC250V/5A、DC30V/5A）、2 路 AI（精 確度：優于 0.1%） 指示燈 具有電源、通信及設備在線運行指示燈 天線接口 標準 SMA 陰頭天線接口，特性阻抗 50 歐 SIM 卡接口 標準抽屜式用戶卡接口，支持 1.8V/3VSIM 卡，內置 15KV ESD 保護 |  |
◆系統功能
角色權限管理：支持多級角色管理，多級報警規則配置，領導、管理、運維配置不同等級的報警推送信息；
多項目管理：支持同一個賬號管理多個監測項目點，方便管理；
實時顯示：支持隧道的傾斜、位移、沉降、墻體裂縫等狀態實時在線監測，異常推送消息通知；
數據分析：支持傾角、沉降、裂縫的時段數據分析折線統計展示；
告警管理：數據越限告警，通過系統平臺、微信、短信、報警器等方式通知對應管理人員、運維人員。根據預警等級，采取不同的報警方式，結合相關責任單位及時采取緊急預案措施，疏散人群，及時轉移，減少事故災害發生；
數字大屏展示：支持?jǐn)?shù)字大屏展示，矢量圖展示各個傳感器的位置分布；傾斜、沉降、裂縫實時數據及狀態顯示；異常消息大屏消息提醒；設備在線量實時統計；
◆解決痛點
該系統通過4g傳輸方式減少了隧道內范圍內施工成本，并做到反應迅速，采集及時。設備采用高精度裂縫計和靜力水準儀，
平臺端可自定義報警閾值，并聯動相關責任人進行報警信息推送，解決了橋梁結構變化無法及時查看，傳統巡檢周期長等諸多弊端，
并能夠?qū)⒔Y(jié)構數據形成報表，便于后續維護監管，同時能對接各部門監管平臺。

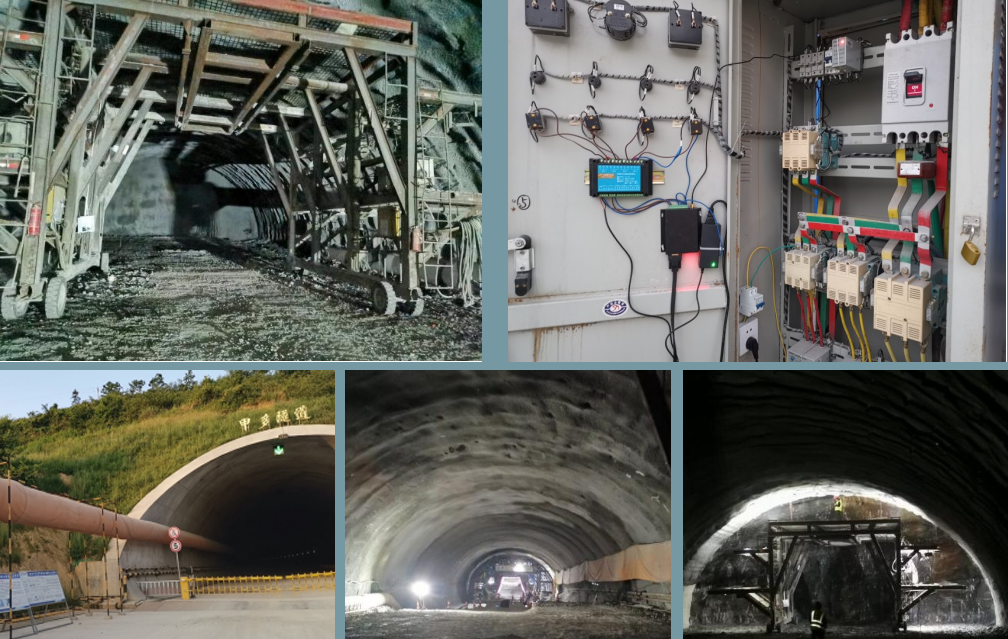

◆現場圖片
