一、項目背景

隨著傳統制造企業規模的擴大，人工管理方法不可避免的產生延時、錯誤和矛盾，人工管理方法已經無法對生產管理實施有效的控制, 智能制造系統的產生在很大程度上解決了這一難題，智能制造系統可對生產一線的狀況實現實時管理，幫助企業改善成本控制、管理作業進度。

二、項目簡介

博敏電子公司生產工廠現有國際先進的生產線，涵蓋電鍍線、板電線、圖電線、磨板機線、DES線、SES線等多種生產線，生產設備多達100多臺（套），隨著設備類型、數量不斷增加，人工管理的方式已經無法滿足生產過程中人、機、料、法、環、測的有效管理。如何將這些設備全天候監控保證安全運行，同時兼顧環境與能耗情況。漫途公司為其量身打造了集設備在線、環境在線、能耗在線于一體的智慧工廠在線云平臺。平臺采用漫途智能采集終端MTW563A 5G網關設備、采集傳輸核心，設備集成5G、4G、LAN等多種傳輸方式，設備集成5G、4G、LAN等多種傳輸方式，實現了設備數據、環境數據、能耗數據的實時采集、分析、預警，各類大型設備集中管理，精確到每天、每周、每月的產能預測分析。目前接入的大型處理設備有6類30余臺，環境與污染氣體檢測傳感器10余種，上百個點位，日數據量幾個G。有效提升企業整體運營效率，減少企業運營成本。

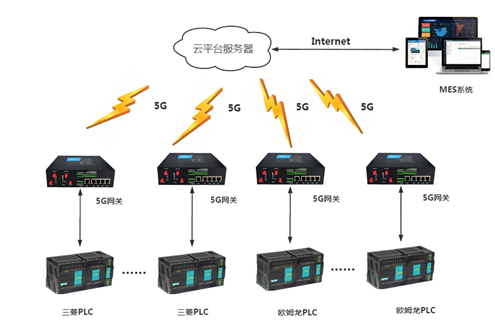

三、系統框架

四、系統功能

1、設備監測：可同時采集查看多個設備的實時運行狀態、參數、故障等數據；

2、環境監測：實時采集工廠廢氣、廢水污染物含量，實現工廠環境監測；

3、能耗監測：實時采集電表能耗等電參數數據，實現車間能耗數據在線監測；

4、產能預測：統計每個月每天的投入、產出、產能績效、能耗等數據，統計數據細化到每個制程，幫助管理人員找出產能瓶頸；

5、實時分析：對現場數據實時處理分析；

6、自定義分析：用戶可以從系統中調用不同層級、不同維度的數據進行交叉分析；

7、提高效益：降低設備管理成本，提高設備生產效率；

8、實時報警：系統檢測數據越限，會立即向遠程控制端發送報警信息提醒用戶。

五、硬件產品簡介

簡介：

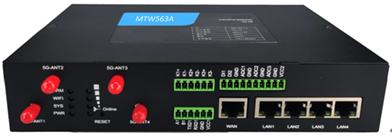

MTW563A 網關是一款工業級 5G 千兆網關，具有更強的運算能力。設備具有多功能性、穩定性和可擴展性，具有速度快、功能強、支持邊緣計算的特點。支持全網通 5G/4G/3G，并往下兼容 EDGE、CDMA 1X 及 GPRS 網絡，同時支持多種 VPN 協議（OpenVPN、IPSEC、PPTP、L2TP 等）來保證數據傳輸?shù)陌踩浴？蔁o縫對接各類 PLC 工業組網應用。可選嵌入水利、環保行業標準規約。支持 4×LAN、1×WLAN、1×RS232(1×RS485)、1×RS485、SIM 卡、TF 卡、2×DI(可選)、3×繼電器（可選）、3×ADC(可選)、4×POE 供電（可選）、Wifi 功能(可選)、單模雙卡(可選)、雙模雙卡（可選）。

簡介：

智慧物聯網終端在線控制柜內置5G網關，提供LAN口、RS485接口和多路數字量采集接口、DO數字量輸出控制接口，可以接入現場各類傳感器以及RS485接口、LAN口設備。采用5G通訊方式，實現數據實時采集與上傳遠程服務器，實現平臺端的遠程監測。5G 千兆網關，具有更強的運算能力。設備具有多功能性、穩定性和可擴展性，具有速度快、功能強、支持邊緣計算的特點，支持多協議，設備已廣泛用于工廠在線監測領域。

六、現場應用照片

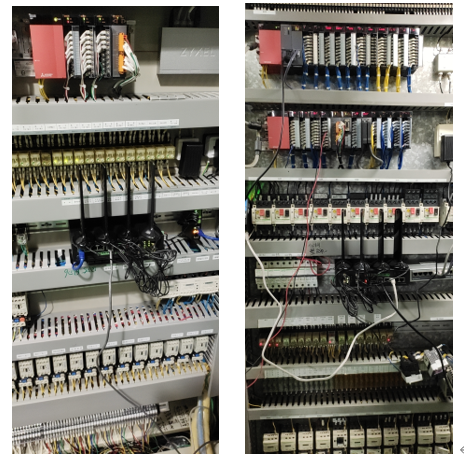

PLC數據在線在采集

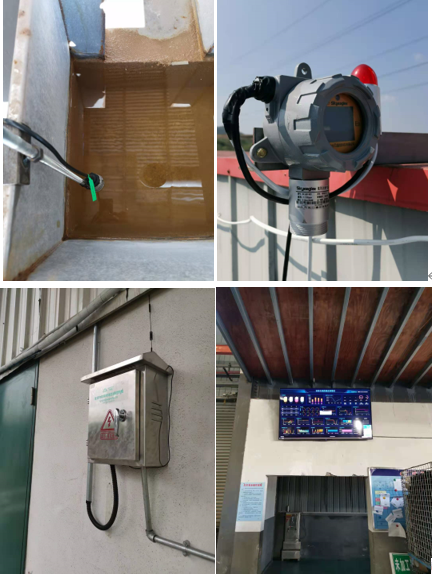

污水PH監測、粉塵監測、車間數據看板
