一、項目背景

   隨著經濟、科技的迅猛發展，各地人員密集度不斷提高，在火災發生時，迅速隔離火源，有效控制火勢范圍，能為撲救火災及人員的疏散逃生創造良好條件。因此，防火門等防火分隔物被廣泛應用于建筑工程的消防設計中，但因其設計不合理、選型不恰當、監控不到位等原因，使防火門不能充分發揮其隔離作用。故而實時監控并控制防火門的工作狀態，是阻止火勢蔓延和煙氣擴散的重要措施，因此防火門監控系統應運而生。

防火門監控系統是消防安全領域的新型產品，它集工業計算機技術、通訊、抗電磁干擾、數字傳感器技術和工業現場總線控制技術于一體的智能化系統，可以對防火門的工作狀態進行24小時實時自動巡檢，對處于非正常狀態的防火門給出報警提示，并聯動聲光報警器做出物理報警提醒。

二、系統架構

整體系統采用漫途LoRa無線基站搭配LoRa前端設備通過采集門磁傳感器傳遞的RS485信號判定防火門的開閉狀態，若狀態異常則會通過聯動的物理聲光報警器報警提醒，門磁傳感器共由兩部分組成：感應磁塊和開關探測器，感應磁塊和開關探測器平行安裝與防火門上，這兩個部分正常安裝距離應在20-50mm之間，若防火門開啟時開關探測器與感應磁塊之間超過一定距離則會觸發條件將信號傳輸至LoRa前端設備，并且由LoRa無線基站以4G方式傳輸至漫途應用平臺推送報警。后臺可以根據報價信息及時查詢到時段報警詳情，推動企業信息化，安全化發展，為企業安全生產保駕護航。

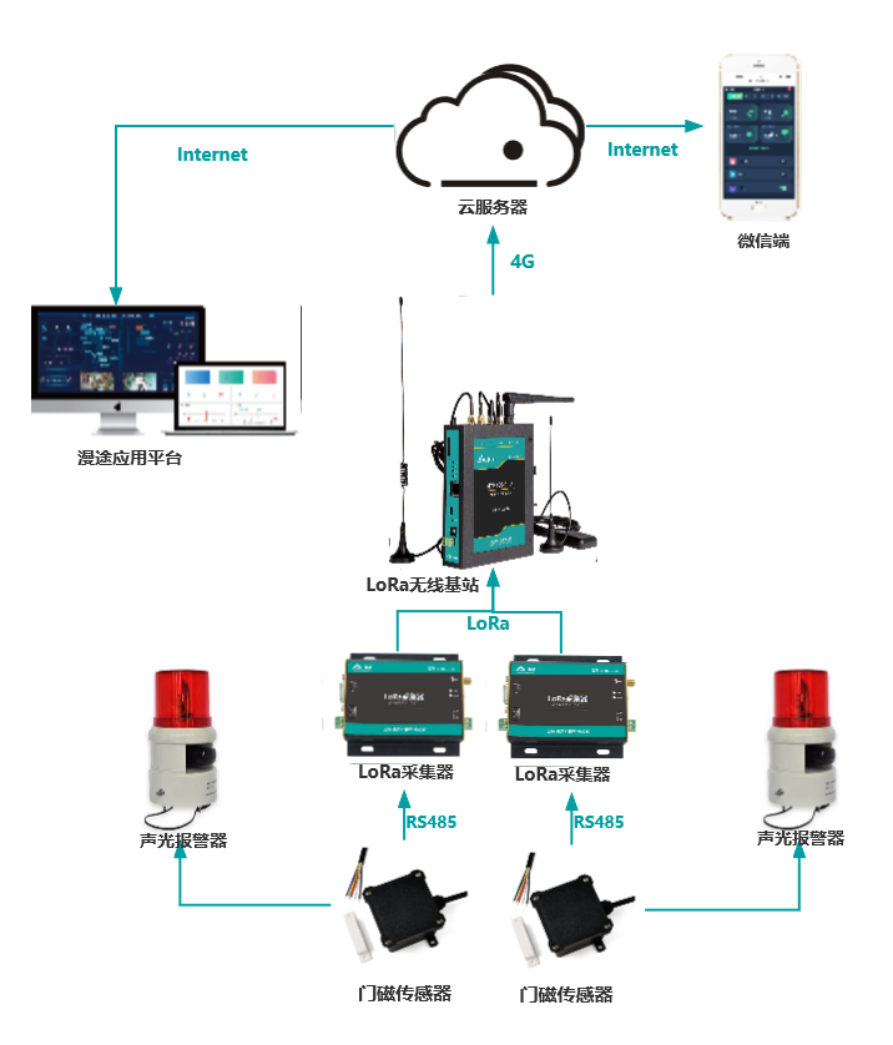

系統架構

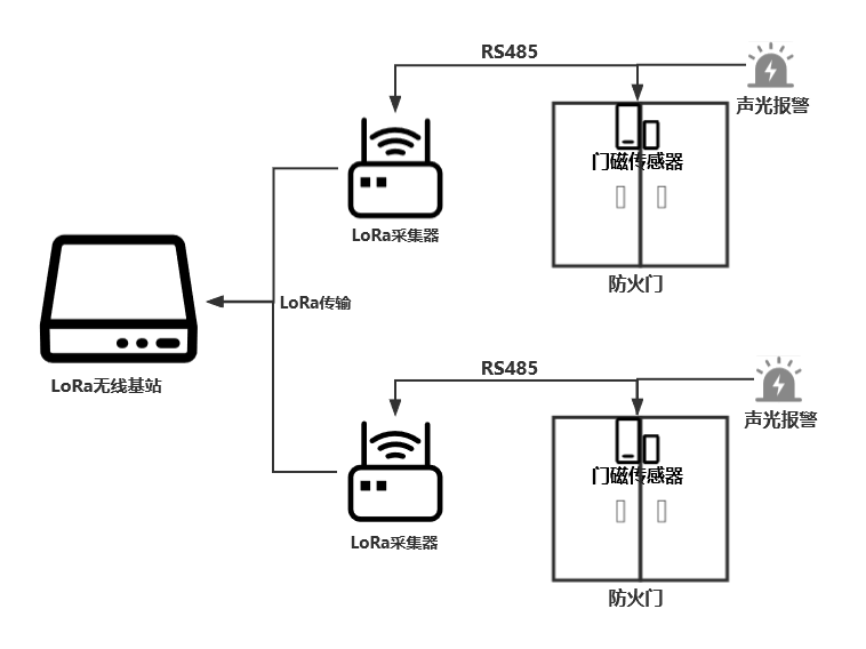

門磁安裝示意圖以及防火門管理架構

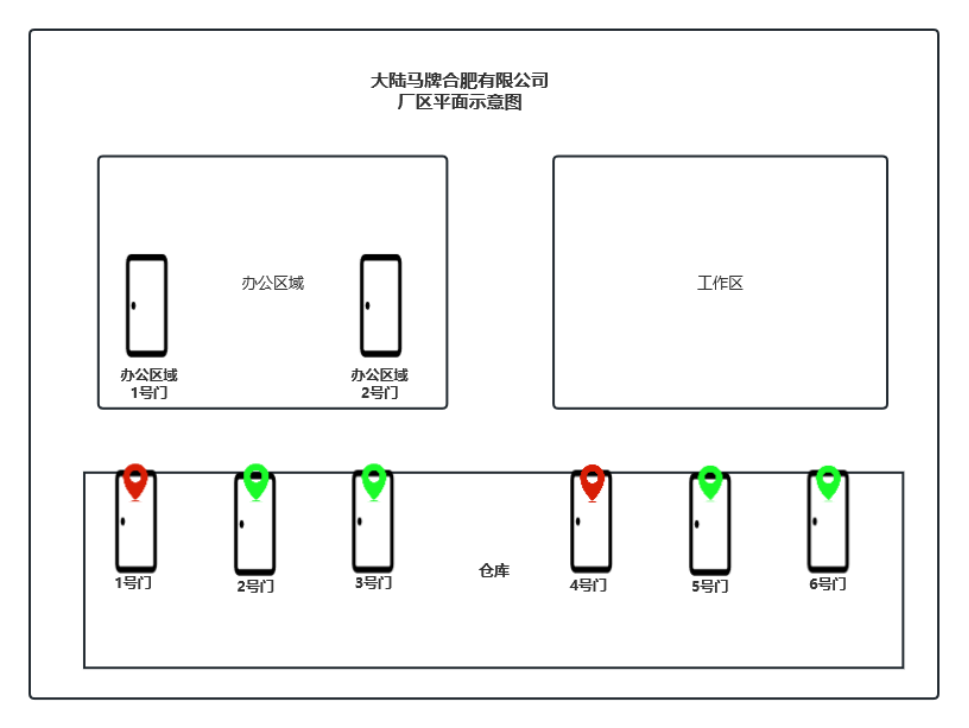

園區防火門警示圖（綠色為正常狀態，紅色為異常狀態）

正常廠區各個安全門需要貴方在平面圖上標記詳細

?硬件配置

(1)硬件設備：漫途LoRa無線基站、漫途LoRa采集器、門磁傳感器、聲光報警設備；

(2)工作原理：通過漫途LoRa采集器采集門磁傳感器的RS485信號，并將信號傳輸至服務器處理，異常情況推送至漫途應用平臺并觸發報警工單，微信推送報警至對應管理人員；

(3)安裝方式：門磁傳感器接入到LoRa采集器，并以無線傳輸方式傳送至LoRa無線基站與平臺對接。

三、系統功能

?首頁：統計顯示現場總項目數、總安裝數、設備狀態及報警信息；

?用戶管理：支持自主定義組織架構，運維、管理員、安全員等多層架構，并分配對應管理權限；

?項目管理：支持同一個賬號管理多個客戶現場，方便集中管理；

?報警管理：支持實時監測設備的運行狀態及傳感器狀態，異常信息及時微信推送報警信息，支持一鍵處理報警；

?歷史分析：支持歷史報警數量統計及各區域報警歷史統計分析；

?微信端：支持移動端遠程查看機器實時狀態，異常闖入微信推送報警，支持一鍵處理。

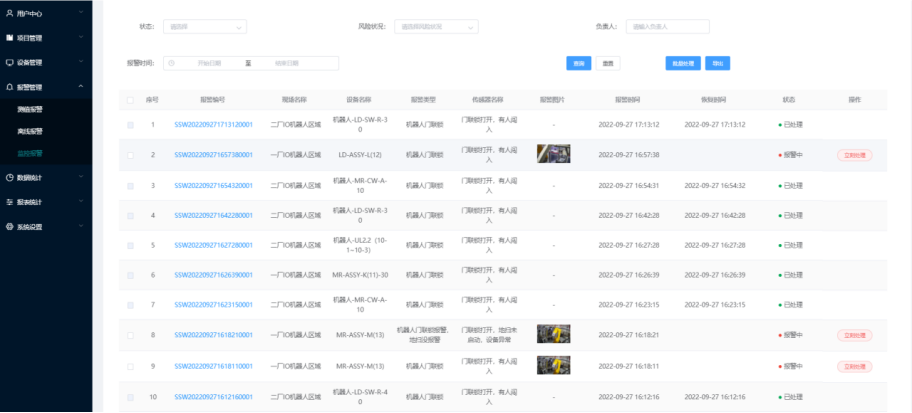

應用平臺報警界面，可清晰查看報警地點、時間以及類型并及時處理

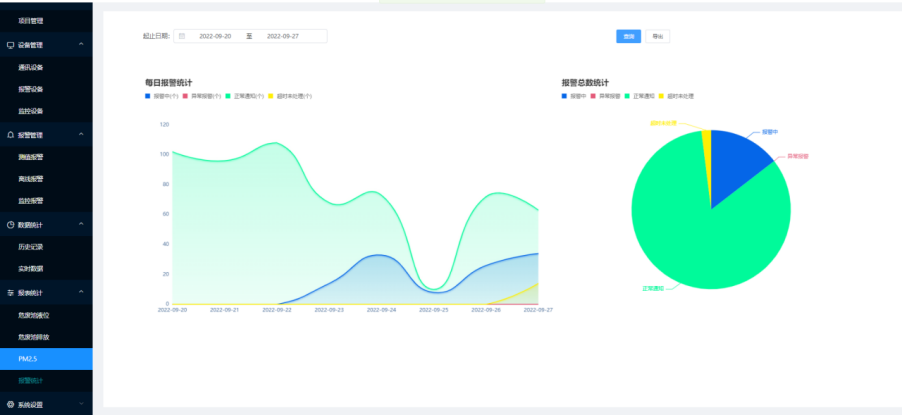

應用平臺數據統計分析界面

報警推送微信，實時知曉報警情況、處理情況
