項目背景
某制藥公司目前共有9臺研磨藥品的設備（如圖一），設備主要用于研磨生物藥品，在工作期間，設備是密閉的，但仍存在內部滾筒泄露粉塵的情況，現如今希望通過加裝物聯設備來檢測研磨機倉內部的粉塵狀態，來確保粉塵泄露濃度保持在一定標準范圍內，若濃度超出閾值則立馬聯動應急開關，關閉研磨機
系統架構

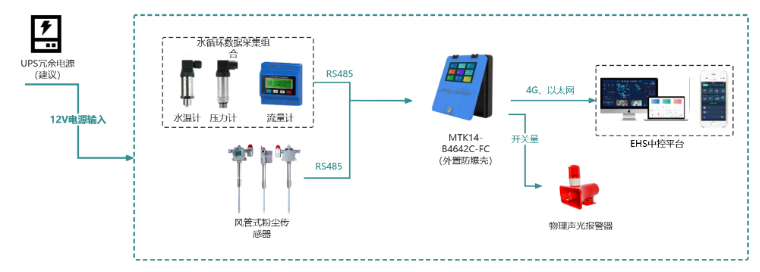

本系統主要通過MTK14-B4642C-FC控制網關連接高精度風管式粉塵監測傳感器、超聲波流量計、水壓及水溫傳感器，把粉塵監測傳感器頭部探頭開孔插入研磨機外殼中，監測其內部粉塵濃度情況，連同流量計、水壓及水文的實時數據推送至MTK14-B4642C-FC控制網關內進行數據匯總，并以4G傳輸方式上傳至EHS中控平臺統一數據分析展示，若監測數據超出閾值則網關通過繼電器控制方式聯動應急開關關閉研磨機。
硬件產品
| 產品名稱： | 多參數無線遙測終端 MTK14-B4642C-FC |
|
| 聯網方式： | 4G、以太網 | |
| 傳輸協議： | TCP MQTT | |
| 應用協議： | 可支持《水文監測數據通信規約》SL651-2014、《水資源監測數據傳輸規約》SZY206-2016 及項目定制 | |
| 設備接口： | RS485*2 IO*2 4~20mA 模擬信號采集、開關信號采集、繼電器控制輸出 | |
| 本地存儲： | 2MB Fl ash | |
| 云存儲： | 平臺支持歷史數據查詢 | |
| 顯示尺寸： | 7.0寸觸摸屏 | |
| 安裝方式： | 壁掛式安裝 |
傳感器
|
|
|

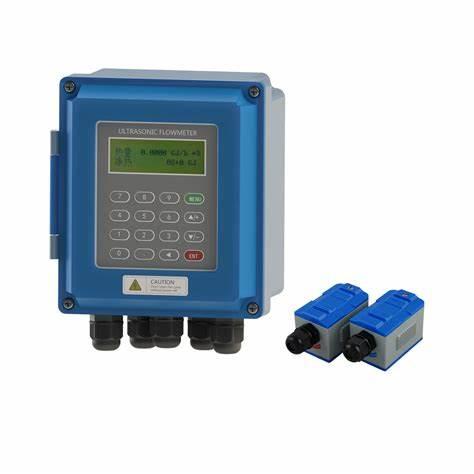

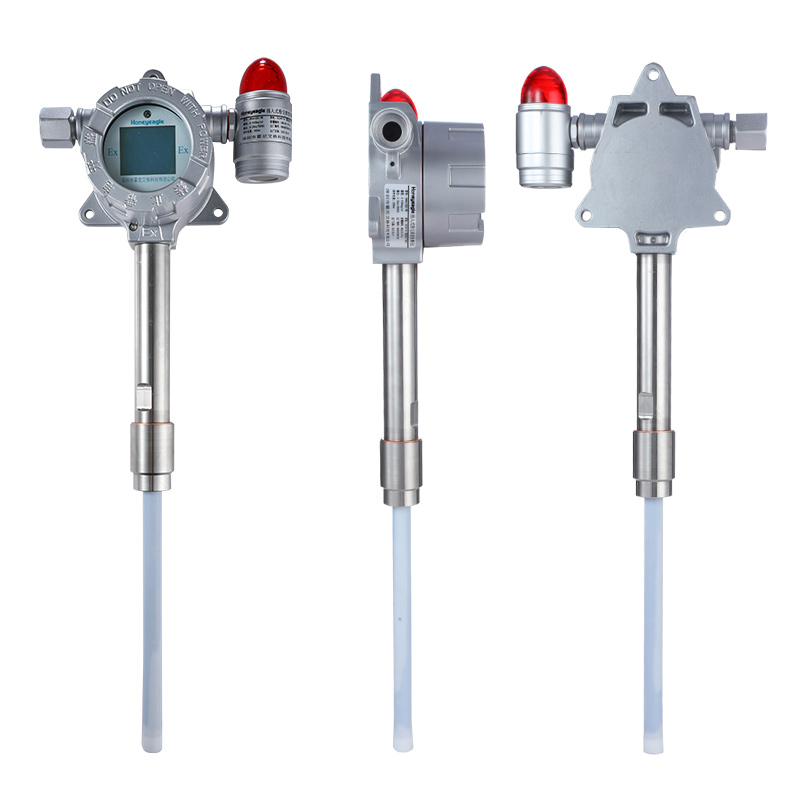

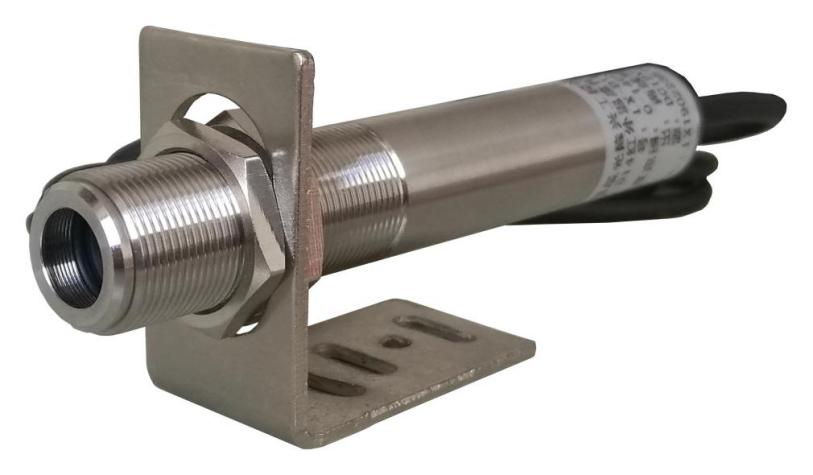

| 風管式粉塵傳感器 | 分體式超聲波流量計 | 水溫計 |
系統功能
平臺首頁 | - | 支持查看設備總安裝數量、在線數量、異常報警統計 |
賬號管理 | 用戶管理 | 支持自定義用戶賬號，不同角色分配不同賬號管理 |
角色管理 | 支持自定義角色，不同角色界面顯示不同，分權管理 | |
項目管理 | 項目管理 | 支持新增項目及現場并綁定管理人員，進行各區域分配管理 |
項目監控 | 支持查看各監測設備分布的區域，點擊查看地圖位置 | |
設備管理 | 網關管理 | 支持自定義新增網關，對現場各粉塵傳感器、流量計、水壓及水溫計進行管理 |
傳感器管理 | 支持管理不同區域的粉塵傳感器、流量計、水壓及水溫，進行數據解析處理 | |
控制管理 | 支持新增遠程控制，可以實現遠程控制設備啟動關閉 | |
參數管理 | 協議管理 | 支持自定義解析數據，對傳感器數據進行解析 |
報警管理 | 傳感器報警 | 支持傳感器越限報警，后臺支持歷史報警數據查詢導出 |
網關報警 | 支持網關離線后臺報警提醒，支持歷史數據查詢導出 | |
統計分析 | 實時數據 | 支持實時查看各監測點位的粉塵濃度、水流速、水溫及水壓數據 |
歷史測值 | 支持歷史曲線查看各監測點位歷史數據，支持對比比較監測數據，支持歷史數據導出 | |
移動微信端 | - | 支持微信端查看設備接入實況圖，異常報警信息及時推送 |
系統設置 | 協議管理 | 支持自定義傳感器腳本協議，解析傳感器采集數據，支持市面上99%的傳感器接入，方便后期擴展 |
數據駕駛艙 | - | 支持實時顯示設備在線狀態及各點位分布情況、傳感器各時段數值變化、異常報警信息統計并實時顯示報警數據 |
現場管理 | 安全生產 | 展示安全生產現場下的設備信息，支持快捷新增設備，批量設置報警等功能 |
環境管理 | 展示環境管理現場下的設備信息，支持快捷新增設備，批量設置報警等功能 | |
職業健康 | 展示職業健康現場下的設備信息，支持快捷新增設備，批量設置報警等功能 | |
隱患管理 | 隱患上報 | 員工使用移動終端，隨手拍攝安全隱患，支持圖片上報隱患，實施將隱患通知推送給相關人員進行審核處理 |
隱患處理 | 支持線上處理，實施通知，流程提醒等功能，隱患處理全流程追蹤 | |
AI行為管理 | - | 支持?jǐn)U展或接入現有廠區攝像頭設備，并通過AI算法將視頻中人員違規行為自動分析，以圖片方式生成預警 |
