一、項目背景

梁溪區橋梁數量較多，并且由于建造時間悠久，經過常年累月的風吹日曬及人員車輛的來回經過直接導致橋梁結構不穩定。

傳統的橋梁檢測在很大程度上依賴于管理者和技術人員的經驗，缺乏科學系統的方法，往往對橋梁特別是大型橋梁的狀況缺乏全面的把握和了解，信息得不到及時反饋。如果對橋梁的病害估計不足，就很可能失去養護的最佳時機，加快橋梁損壞的進程，縮短橋梁的服務壽命。如果對橋梁的病害估計過高，便會造成不必要的資金浪費，使得橋梁的承載能力不能充分發揮。

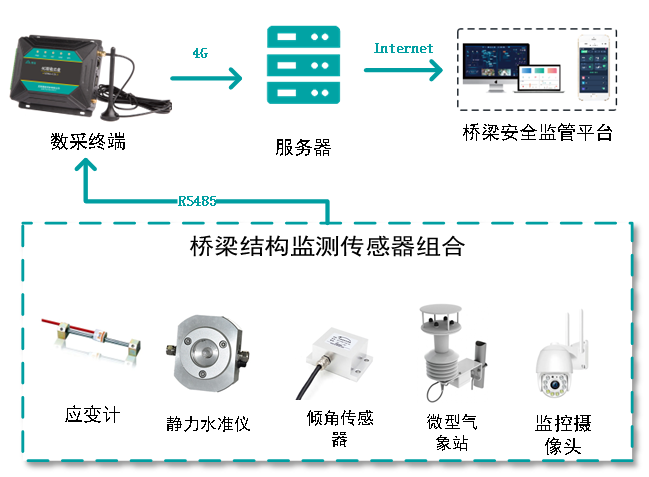

二、系統架構

系統主要由微型氣象監測站、傾角計、靜力水準儀、應變計及監控?cái)z像頭組成實時監測橋梁的沉降及傾斜的程度、橋梁重要結構點位的受力應變變化及周界環境因素，將所有信息匯總傳輸至智慧橋梁主控制箱并以4G的方式上傳至橋梁安全監管平臺進行展示，以一張GIS地圖的方式統計所有橋梁的實時狀態，分級管理報警信息，從而實現智慧橋梁安全管理。

三、硬件配置

四、系統功能

1. 角色權限管理：支持多級角色管理，多級報警規則配置，領導、管理、運維配置不同等級的報警推送信息；

2. 多項目管理：支持同一個賬號管理多個監測項目點，方便管理；

3. 實時顯示：支持傾斜、位移、沉降、墻體裂縫等狀態實時在線監測，異常推送消息通知；

4. 數據分析：支持傾角、沉降、裂縫的時段數據分析折線統計展示；

5. 告警管理：數據越限告警，通過系統平臺、微信、短信、報警器等方式通知對應管理人員、運維人員。根據預警等級，采取不同的報警方式，結合相關責任單位及時采取緊急預案措施，疏散人群，及時轉移，減少事故災害發生；

6. 數字大屏展示：支持?jǐn)?shù)字大屏展示，矢量圖展示各個傳感器的位置分布；傾斜、沉降、裂縫實時數據及狀態顯示；異常消息大屏消息提醒；設備在線量實時統計；曲線分析各區域橋梁的健康狀況；

五、解決痛點

轄區內諸多橋梁缺乏規范統一的監管和維護措施，無法對橋梁狀態進行實時監控，通過采用加裝應變計、靜力水準儀、傾角傳感器等對橋梁的結構狀態進行實時監測，該方法，能夠最大限度的減少對橋梁結構的破壞，施工難度較低。并通過云平臺能夠?yàn)椴煌臉蛄涸O(shè)定不同 的監測閾值，實現了24小時自動化監測，并能將監測數據形成報表。

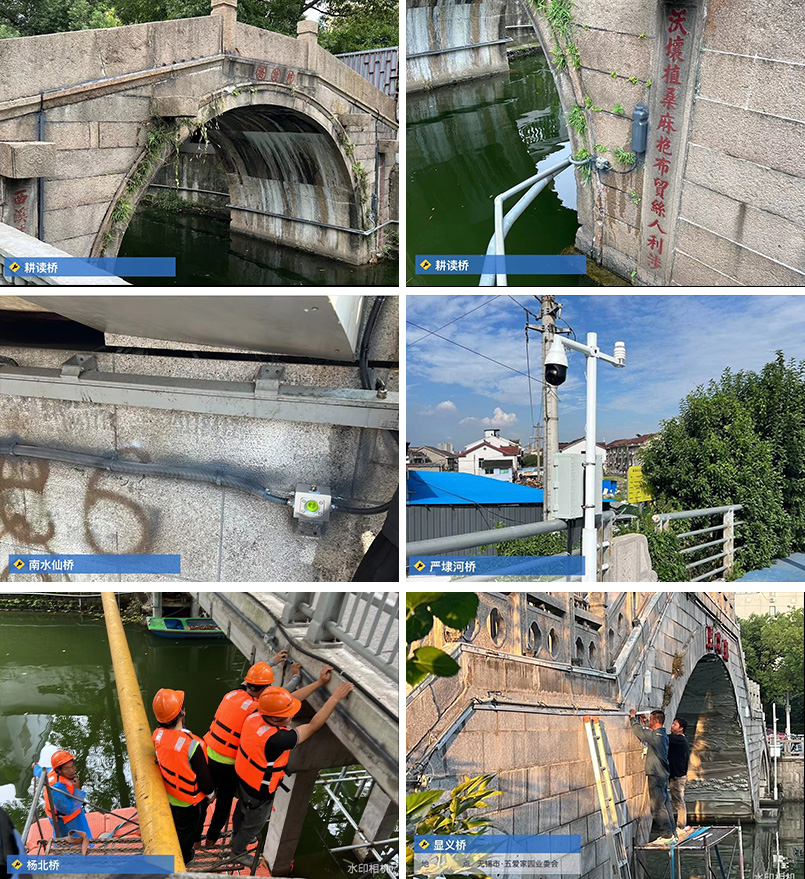

六、現場圖片
